產品介紹

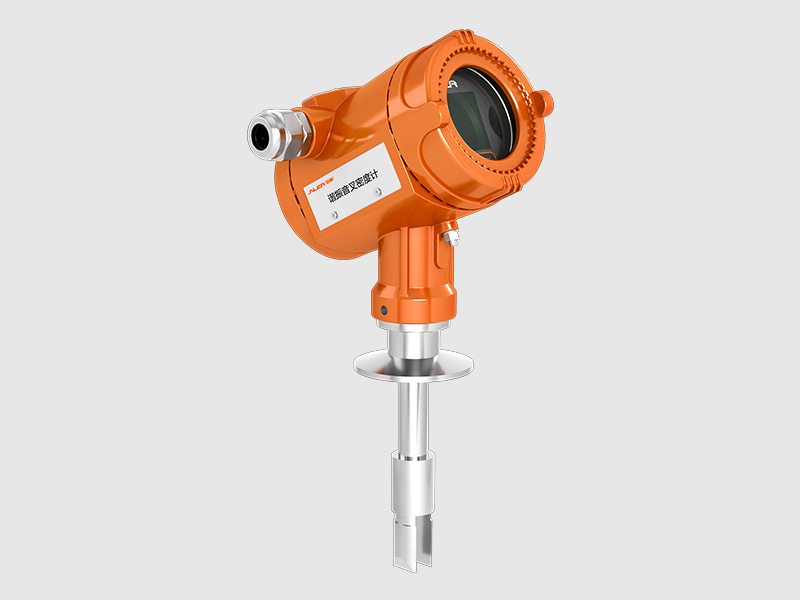

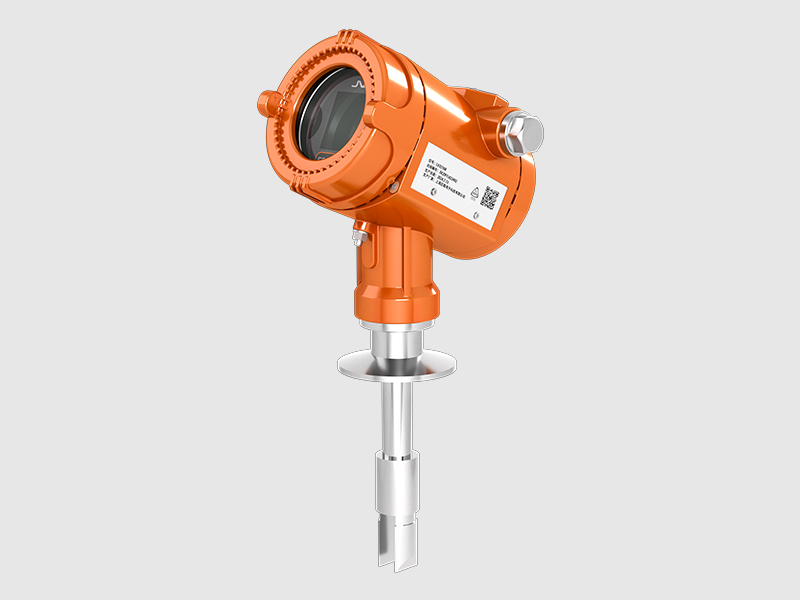

諧振音叉密度計基于元器件振動原理工作，元器件部分為浸入被測液體中的音叉部分。音叉部分通過內在的固定于叉體底部一端的壓電設備感應振動。震蕩頻率由固定于叉體另一端的二次壓電設備來檢測,然后通過頂部的電路放大信號。

液體密度和被測液體流動時的震動頻率密切相關，當被測液體密度變化時，液體流動時的振動頻率也隨之改變。通過以下方程，被測液體的密度可以被精確的計算出來。

D= KO+K1T+K2T2

D=未校準的被測介質密度(KG/M3)

T=振動頻率(MS).

KO、K1、K2=常量

產品特點

1. 1.密度、標準密度或特殊計算值(固體百分比、濃度、比重等)。

2. 2.獨特的直插式設計，長度最高可達4米

3. 3.一體式變送器可進行模擬和數字通訊

4. 4.出廠經嚴格測試和效驗保證了精度和性能

5. 5.可在管道、旁路和罐體中進行連續的實時測量

6. 6.有多種防腐蝕材質，包括316L、哈C、錯等材質優化設計―不易受振動、壓力變化的影響

7. 7.在密度檢測過程中自動補償溫度對被測介質密度的影響

8.


技術參數

1. 測量范圍：0.5-2.5G/CC (500 - 2500 KG/M3)

2. 精       度：±0.001G/CC(± 1KG/M3)

3. 重  復  性：±0.0001G/CC(±0.1KG/M3)

4. 環境溫度：-40℃～70℃

5. 溫度系數：小于0.1KG/M3/°C(校正后)

6. 流體粘度：±0.0001G/CC(±0.1KG/M3)

7. 內置溫度：數字傳感器

8. 供       電：24VDC，≥50 MA

9. 防爆認證：本安： Exd IIC T1～T5/T6 Ga；Ex ia D 20 T85℃

10. 隔爆復合：Ex d ia [ia Ga]IIC T1～T5/T6 Gb；Ex tD A21 T100℃ /T85℃

11. 防護等級：鋁/IP67

12. 輸出信號：4～20mA/RS485
