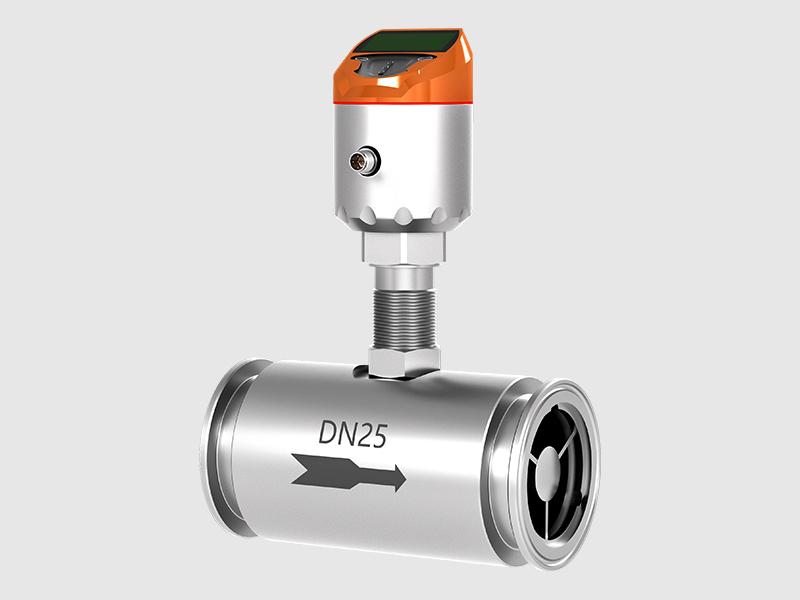

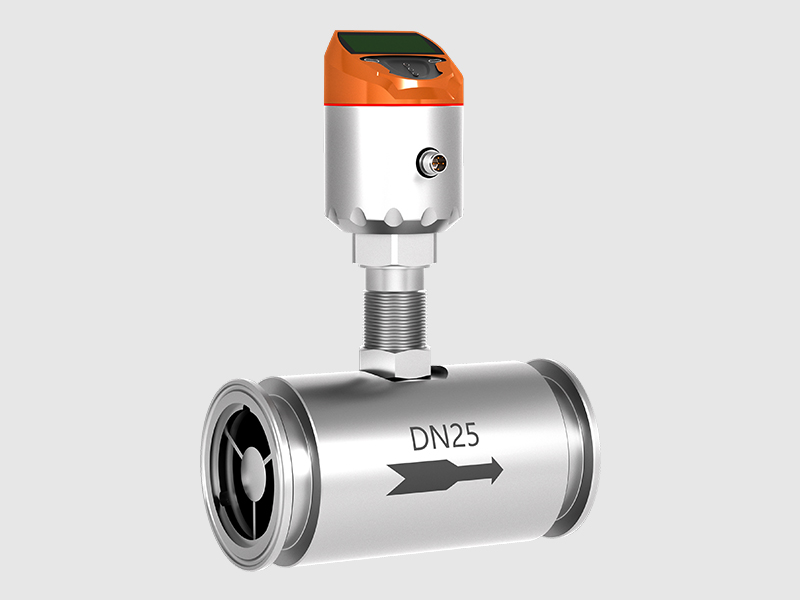

渦輪流量計是一種基于渦輪旋轉測量流量的儀表，由渦輪、磁鋼、傳感器和計數器等部件組成。其工作原理，當流體通過渦輪式時，流體對渦輪產生力作用，使渦輪產生旋轉。渦輪的轉速與流體的流速成正比，即流速越大，渦輪的轉速越快。當渦輪旋轉時，磁鋼和傳感器會駕車呢到我錄您的旋轉，并將信號傳輸?shù)接嫈?shù)器進行處理和顯示。最終，計數器將流體的流量進行累計并輸出。
一個帶有滑動離合器的低轉速齒輪電動機驅動-個旋轉的測量葉片，測量物阻礙葉片的旋轉時，電機將自轉,使內部的微動開關動作，輸出檢測信號。同時,將切斷電機電源，停止供電。(檢測狀態)一旦不存在被測物料時，葉片的阻礙被解除后，將通過內部彈簧拉力進行復位，再切換檢測信號的同時，開始對電機供電，葉片重新開始旋轉。
■適用于幾乎所有的固體物料
■不受粉塵、介電常數、粘料、溫度壓力變化的影響
■簡單可靠的工作原理，模塊化設計，免維護
■高度集成的機械密封，可防止粉塵沿軸滲入
■獨特的摩擦離合器機構，保護電機不受損壞
■可使用多種過程連接件，安裝簡單
■提供耐高溫型和可選加長件，適應多種工況
供電電源：110VAC，220VAC，24VAC，24VDC 50/60Hz
消耗功率：4W
觸點容量：5A/250VAC SPDT(單刀雙擲)
葉片轉速：逆時針1 R.P.M (轉/分)
旋轉力矩：10 N·m
物料密度：≥0.5 g/m3
工作溫度：常溫
絕緣阻抗：≥100MΩ(500VDC)
介電強度：1500V 1min
接續方式：G1-1/2"
使用壓力：常壓
