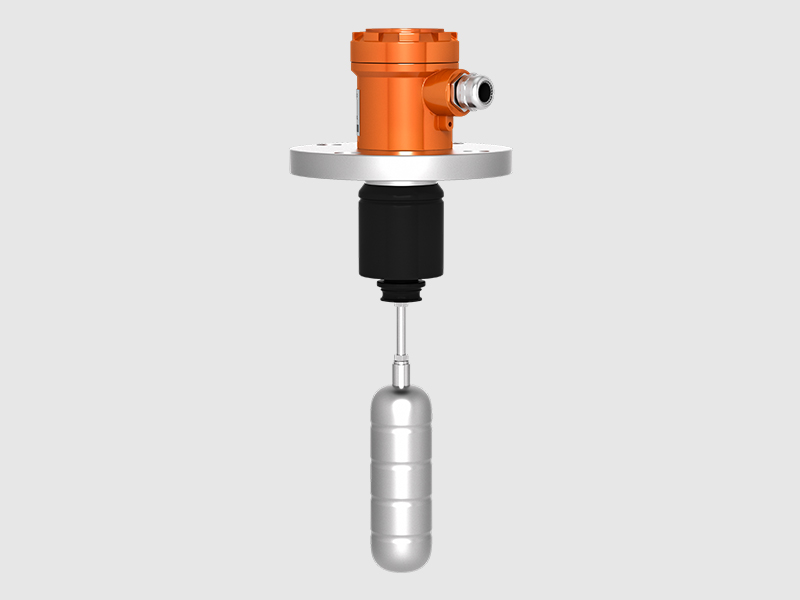

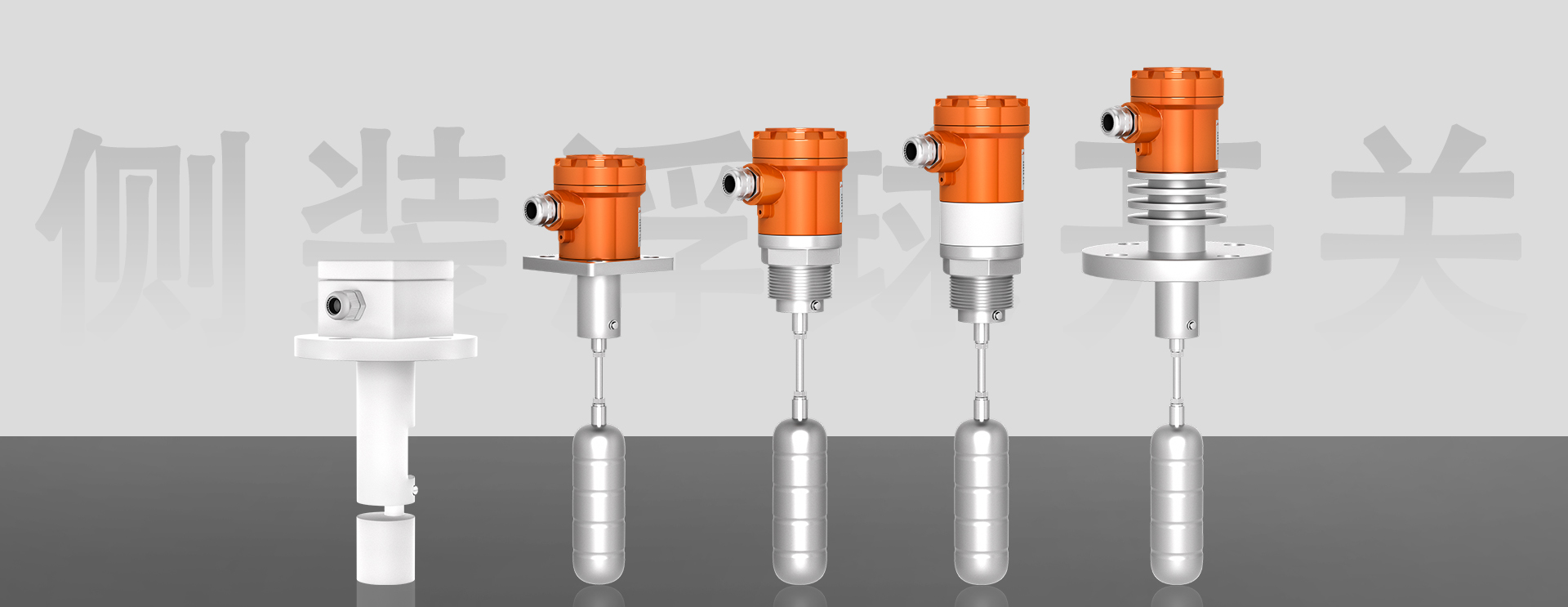

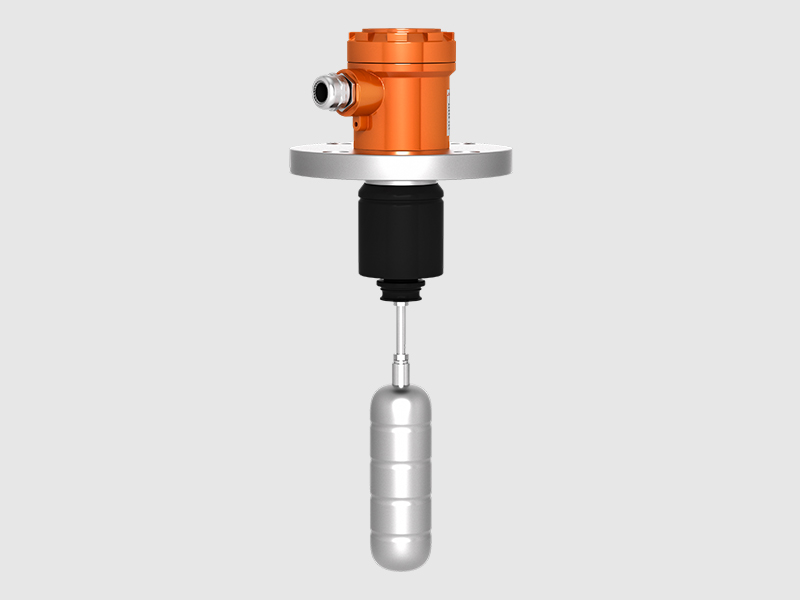

側裝浮球開關的工作原理基于浮球的浮力原理和機械傳動機制。當容器中的液位發生變化時，浮球會隨之上下浮動。浮球的上下浮動通過杠桿機構傳遞，當浮球浮動到一定位置時，杠桿臂端會隨之擺動，從而驅動接線盒內的開關組件（如微動開關或磁簧開關）接通或斷開電路。這樣，側裝浮球開關就能根據液位的變化自動控制電路的通斷。
側裝浮球開關是在一個密閉的不銹鋼或者塑膠管內，固定一個或者多個磁簧開關，然后固定環將浮球固定在管上與磁管開關相關的位置，使浮球在一定的范圍內上下浮動。利用浮球內磁鐵去吸引磁簧開關的接點,產品斷開與導通的動作去控制液位。
1.具外殼保護之干簧管設計,可避免運送安裝或使用時受員。連續監測液位，重復性高。
2.與泡沫、電導率無關，不受液體比重、壓力影響。
3.多種不同材料，可適應不同現場的需要，可以訂制耐腐蝕型。
4.可方便地實現遠程控制,與控制單元或數顯儀表配合使用。
5.測量范圍可根據用戶的實際要求制作。
6.指示機構與被測介質完全隔離，因而密封性好，使用安全。
7.結構簡單、安裝方便，維護費用低。
測量范圍：300mm～6000mm
精 度：±5mm或0.5%FS （取較大者）
環境溫度：-40℃～200℃
供 電：24VDC
最大測量：SPDT(2組/5W).SPST(4組/30W)
防爆認證：本安： Ex d IIC T1～T5/T6 Ga；Ex ia D 20 T85℃
防護等級：鋁/IP67
接點形態：SPDT/SPST
測桿直徑：φ8～22φ
盲 區：約30mm處
過程壓力：-1～10bar
材 質：SUS304/SUS316/SUS316被覆PTFE
