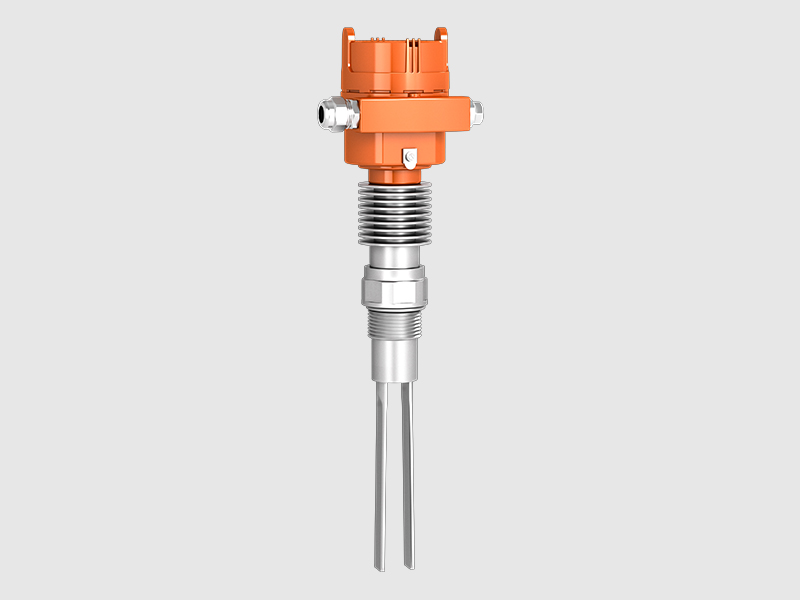

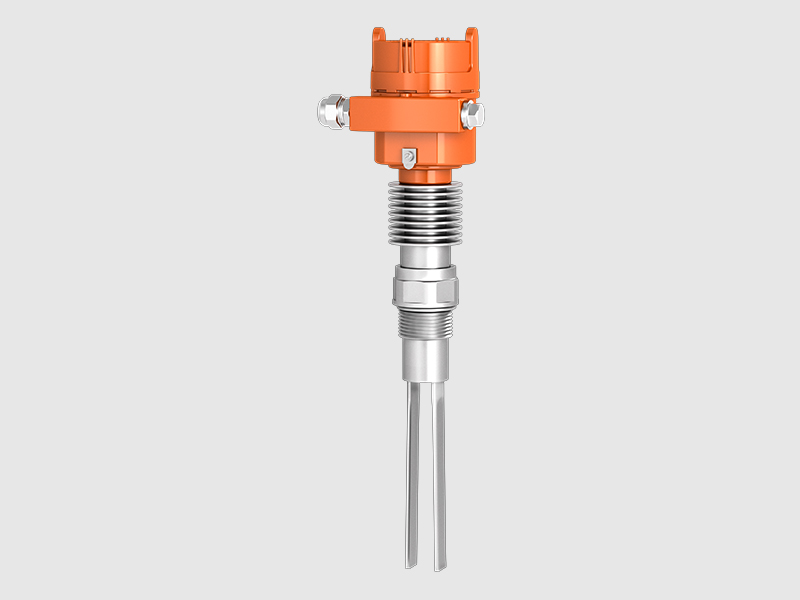

產品介紹

利用壓電晶體以及音叉的固有頻率對音叉棒進行驅動以及信號反饋，使音叉棒產生共振，當有料位接觸音叉棒時,使音叉棒反饋回來的頻率訊號，當電路偵測到此一訊號的頻率降低時轉換成一個接點訊號的輸出。被測物包覆于音叉棒時所產生的阻尼作用而使音叉棒振動頻率降低，并且輸出一開關信號，因此內部并無信號放大電路,可免除因物料性質改變而必須時常調整靈敏度的困擾。當音叉開關用于低報警（或低位控制)用途時,容器內介質向下排放流經音叉，當?shù)陀谝舨嫣囟ㄎ恢脮r，引起固有頻率的變化,這一變化被電子元件檢測,從而切換輸出狀態;當用于高位報警（或高位控制)用途時，容器內的介質上升并與音叉叉體接觸,引起固有頻率變化,切換至輸出狀態。

產品特點

1.可應用在SIL2/SIL3功能安全要求的安全系統中使用

2.可應用在生命科學行業的無菌應用中使用

3.無需調節:啟動快速、經濟

4.無機械移動部件:免維護、無磨損、長使用壽命

5.功能安全:叉體損傷監測

6.—體式不銹鋼外殼(可選):可達到IP68防護等級，確保設備始終處于密閉狀態，即使處于高強度清洗過程中或浸入水中數小時后,設備也不會進水

技術參數

1.


2. 測量范圍：220～1500mm

3. 過程連接：螺紋從G1-1/2”、1-1/2NPT起/法蘭

4. 精       度：±3mm或0.1%FS （取較大者）

5. 環境溫度：-40℃～120℃

6. 供       電：24VDC 220VAC

7. 響應時間：約1秒

8. 防爆認證：本安： Ex d IIC T1～T5/T6 Ga；Ex ia D 20 T85℃

   防護等級：鋁/IP67

9. 輸出信號：繼電器

10. 振動頻率：390～420Hz

11. 密度范圍：固體≥0.7g/cm3

12. 粘度范圍：1～2000cst

13. 回差設置：約3mm

14. 動  作  點：垂直插入物料中約25mm處

15. 過程壓力：-1～20bar

16. 材       質：SUS304/SUS316/SUS316被覆PTFE
