產品介紹

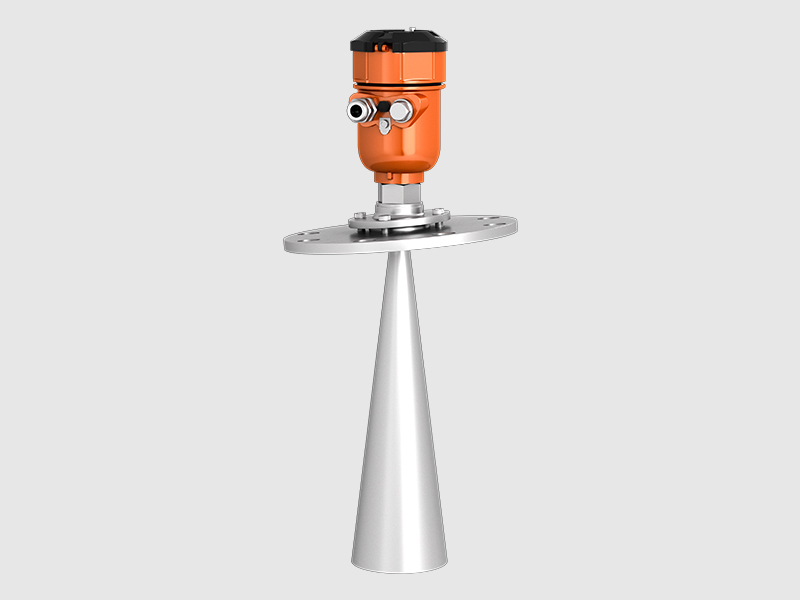

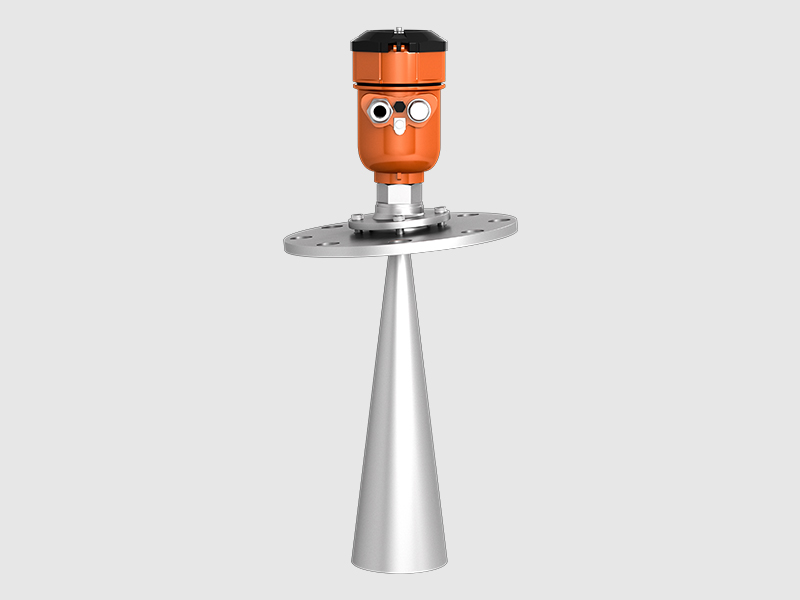

       RL203傳感器是26G高頻雷達式物位測量儀表，測量距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

產品特點

1. 1.多變量的2線制，24VDC回路供電的液位變送器，可用于測量液位、界面、體積或流量。

2. 2.波束角小（最小5度）,能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；

3. 3.天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；

4. 4.準確可靠:高精度,高分辨率,高穩定性，高可靠性。

5. 5.測量盲區更小，對于小罐測量也會取得良好的效果；

6. 6.選用具有“防溢出”功能的探桿無需特殊算法即可直接測量出直到過程連接密封處的真是液位高度。

7. 7.4按鍵和圖形化LCD顯示可以方便的觀察儀表組態信息以及信號波形圖。

8. 8.采用分體式結構，無需打開儲罐即可更換電子裝置。

9.


技術參數

1. 測量范圍：300mm～80000mm

2. 精       度：±0.5mm或0.0.5%FS （取較大者）

3. 環境溫度：-40℃～70℃

4. 供       電：24VDC

5. 重  現  性：＜±0.004%F.S.

6. 防爆認證：本安： Ex d IIC T1～T5/T6 Ga；Ex ia D 20 T85℃

   防護等級：鋁/IP67

7. 輸出信號：4-20ma 兩線制HART/RS485

8. 最大負載：（VS-18）÷0.02VS=電源電壓

9. 介電常數：1.9

10. 溫度精準：±1℃

11. 盲       區：約30mm處

12. 過程壓力：-1～5bar

13. 材       質：SUS304/SUS316/SUS316被覆PTFE

14. 結構形式：喇叭，平板，水滴，拋物線

15. 最大量程：　70m

16. 測量精度：　±15mm

17. 天線材料：　(T型)不銹鋼316L喇叭/PTFE振子

18. 　　　　　　(V型)不銹鋼316L/PTFE振子

19. 　　　　　　(W型)不銹鋼316L/PTFE振子

20. 天線結構：　(T型)尖錐形振子，防凝結物差

21. 　　　　　　(V型)錐面振子，防凝結物

22. 　　　　　　(W型)拋物面天線，4度開角

23. 過程溫度：　(T型)(-40～200)°C

24. 　　　　　　(V型)(-40～200)°C

25. 　　　　　　(W型)(-40～200)°C　

26. 過程壓力：　(T型)(-0.1～4)MPa

27. 　　　　　　(V型)(-0.1～0.3)MPa

28. 　　　　　　(W型)(-0.1～4)MPa

29. 頻率范圍：　26GHz
