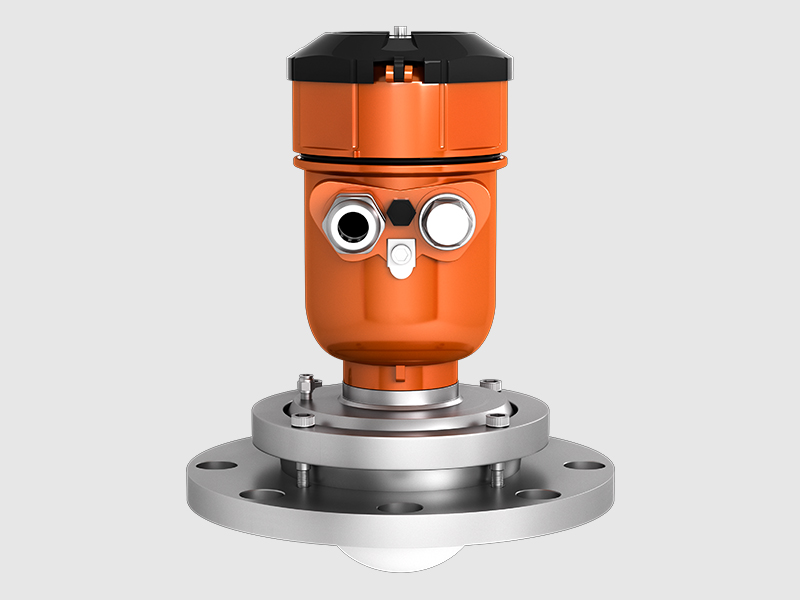

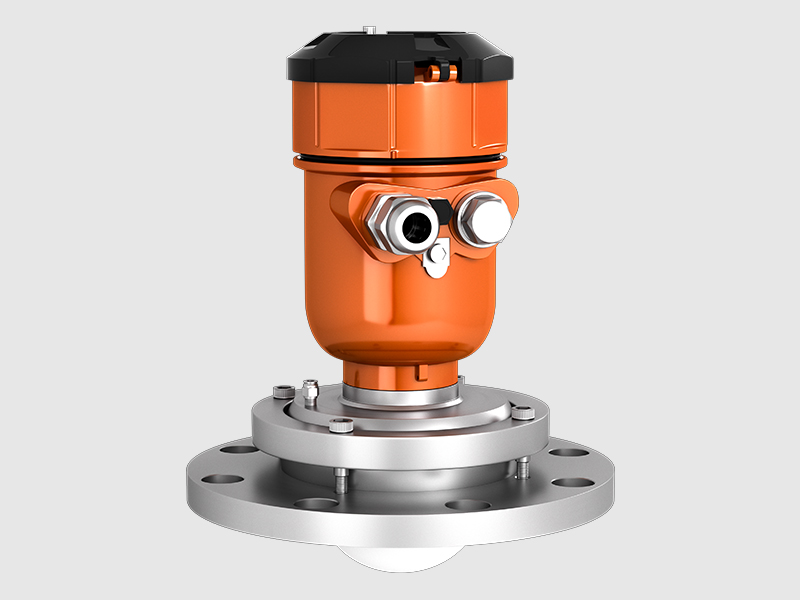

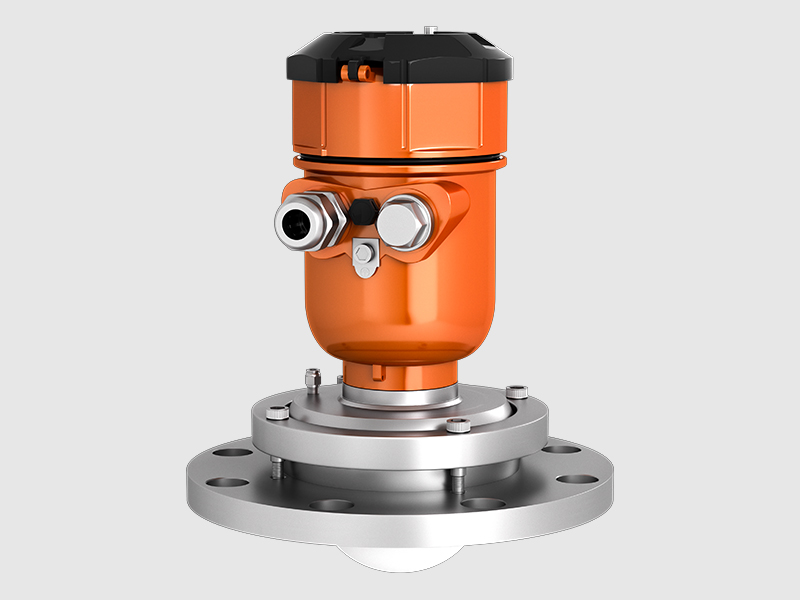

產品介紹

       RL20XW300系列產品，是指工作在 76-81GHz 的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到 120m, 盲區可以做到 8 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。

產品特點

1.


2. 1.基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。

3. 2.5GHz 工作帶寬，使產品擁有更高的測量分辨率與測量精度。

4. 3.最窄 3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。

5. 4.波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。

6. 5.支持遠程調試與遠程升級，減少等待時間，提高工作效率。

7. 6.選用具有“防溢出”功能的探桿無需特殊算法即可直接測量出直到過程連接密封處的真是液位高度。

8. 7.4按鍵和圖形化LCD顯示可以方便的觀察儀表組態信息以及信號波形圖。

9. 8.采用分體式結構，無需打開儲罐即可更換電子裝置。

10. 9.支持手機藍牙調試，方便現場人員維護工作

11.


12.


技術參數

1.


2. 測量范圍：50mm～120000mm

3. 精       度：±0.1mm或0.0.1%FS （取較大者）

4. 環境溫度：-40℃～70℃

5. 供       電：24VDC

6. 重  現  性：＜±0.004%F.S.

7. 防爆認證：本安： Ex d IIC T1～T5/T6 Ga；Ex ia D 20 T85℃

   防護等級：鋁/IP67

8. 輸出信號：4-20ma 兩線制HART/RS485

9. 最大負載：（VS-18）÷0.02VS=電源電壓

10. 介電常數：1.9

11. 溫度精準：±1℃

12. 盲       區：約30mm處

13. 過程壓力：-1～5bar

14. 材       質：SUS304/SUS316/SUS316被覆PTFE

15. 結構形式：四氟錐面天線，防腐、防凝結。

16. 最大量程：　120m

17. 測量精度：　±1mm

18. 過程溫度：　(T型)(-40～200)°C

19. 　　　　　　(V型)(-40～200)°C

20. 　　　　　　(W型)(-40～200)°C　

21. 過程壓力：　(T型)(-0.1～4)MPa

22. 　　　　　　(V型)(-0.1～0.3)MPa

23. 　　　　　　(W型)(-0.1～4)MPa

24. 頻率范圍：　80GHz
